기술개발제품


  • 바퀴의종류

  • · CSR - Conductive Soft Rubber
    (전도체 연질고무)
    · GSR - Gray Soft Rubber
    (회색연질고무)
    · RAL - Rubber Tread Aluminum Center
    (알루미늄 위에 고무코팅)
    · RSD - Rubber Tread Steel Disc Center
    (디스크위에 우레탄코팅)
    · RCI - Rubber Tread Cast iron Center
    (주물위에 고무코팅)
    · SRB - Soft Rubber with Ball Bearing
    (볼베어링삽입, 연질고무)
    · HRB - Hard Rubber with Ball Bearing
    (볼베어링삽입, 경질고무)
    · NYL - Nylon
    (나일론)
    · LDP - Light Duty Plastic
    (경하중 플라스틱)
    · HDP - Heavy Duty Plastic
    (중하중 플라스틱)
    · PLY - Polyurethane Tread Plastic Center
    (플라스틱 위에 우레탄코팅)
    · MIR - Mirage Rubber Tread Plastic Center
    (플라스틱 위에 우레탄코팅)
    · STL - Steel
    (주물바퀴)
    · AL - Aluminum
    (알루미늄 바퀴)
    · HR - Hard Rubber
    (경질고무)
    · SR - Soft Rubber
    (연질고무)
  • 선택사양

  • 브레이크

  • · SLB - Side Lock Brake
    · TLB - Top Lock Brake
    · SWB - Swivel & Wheel with Brake
    · FLB - Front Lock Brake
    · WB - Wheel Brake
    · PSL - Four PositionLock Brake
  • 도금

  • · ZN - 아연도금
    · CR - 크롬도그 ChromePlating
    · AC - Antique Copper
    · BO - Black Oxide
    · BR - Bright Brass
  • 베어링

  • · B/B - Ball Bearing(볼베어링)
    · TG - Thread Guards(커버부착)
    · R/B - Roller Bearing(롤러 베어링)
    · BO - Black Oxide
    · P/B - Plain Nyloncy (나일론 붓싱)
  • 제품표기법 - 캐스터분류

  • · 1.회전(SWIVEL)
    - S(약호)
    · 2.고정(RIGID)
    - R(약호)
  • 케스터중량 계산법

  • 1.회전(2EA) 고정(2EA)를 1셋트로 전제 했을때
    EA당 허용하중(kg) x 0.8 =적정하중(kg)
    2.회전(SWIVEL) - S(약호)
    3.고정(RIGID) - R(약호)
  • 제품표기법

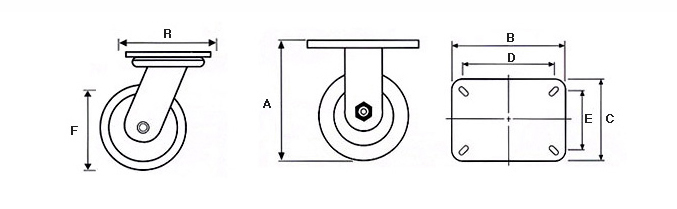

  • 용어표현
    · R - 회전반경 캐스터중앙 볼트 중심에서 바퀴끝까지의 거리를 나타냅니다.
    · A - 전체높이 바퀴 끝 바닥면에서 부착면까지의 총 높이를 나타냅니다
    · B/C - 밑판의 넓이를 나타냅니다
    · D/E - 취부볼트를 나타내니다.
    · F - 휠의 폭을 나타냅니다.
  • 용어

  • Swivel 회전형 ㅣ Rigid 고정형 ㅣ Wheel Dia 바퀴직경

    Wheel Types 바퀴의 종류 ㅣ Bearing 베어링구조

    Load Capacity 허용하중 ㅣ Overall Height 캐스터 높이

    Swivel Radius 회전반경 ㅣ Plate 밑판넓이

    Bolt HoleSpace 볼트간거리 ㅣ Bolt Hole Dia 볼트구멍
